Elisam

Linie do paletyzacji i bandowania

Zestaw ELISAM automatycznie formuje warstwy kartonów na palecie według zadanego programu układania, a następnie zabezpiecza gotową paletę taśmą i narożnikami w zintegrowanym urządzeniu bandującym.

Automatyczna paletyzacja i bandowanie kartonów w jednym ciągu

Linia ELISAM przejmuje gotowy karton jednostkowy ze stołu pakerskiego linii sortującej i transportuje go do miejsca, w którym stacja formująca ustawia go zgodnie z zaprogramowanym schematem układania. Warstwa może się składać z 4, 5, 6 lub 8 kartonów; obrotnica ustawia każdy karton w pozycji wynikającej ze schematu, a liczba warstw i docelowa wysokość palety są regulowane automatycznie, aż paleta osiągnie zaplanowany kształt.

Uformowana paleta trafia do urządzenia bandującego wyposażonego w automatyczny podajnik narożników, który zakłada taśmę i narożniki w sposób powtarzalny i precyzyjny — zwiększa to trwałość ładunku podczas transportu i eliminuje ryzyko przewrócenia się nieobandowanej palety w drodze do strefy dalszej paletyzacji, półautomatycznej lub ręcznej. Urządzenie bandujące pracuje z wydajnością dopasowaną do tempa paletyzowania, a dodatkowo przyjmuje też pełne palety podawane spoza systemu paletyzującego. Stacja formująca, obrotnica kartonów, magazyn pustych palet i bandownica mogą zostać połączone w jeden ciągły automatyczny system linii końcowej.

Do jakich kartonów
Linia obsługuje różne formaty kartonów jednostkowych — np. 30×40 cm, 40×60 cm czy 30×50 cm — o różnej wysokości, a warstwa na palecie może się składać z 4, 5, 6 lub 8 kartonów zależnie od zaprogramowanego układu.
Kiedy ten kierunek ma sens
Sprawdza się na końcu linii pakowania warzyw i owoców, gdzie duże wolumeny kartonów trzeba szybko i powtarzalnie ułożyć na paletach oraz zabezpieczyć do transportu bez angażowania operatorów do ręcznego stertowania i bandowania.
Jaką rolę pełni w procesie
Zestaw zamyka proces pakowania: odbiera gotowe kartony ze stołu pakerskiego, formuje z nich paletę i od razu zabezpiecza ją taśmą z narożnikami, przygotowując ładunek do transportu lub magazynowania.

Co wyróżnia ten zestaw

Programowalny schemat układania

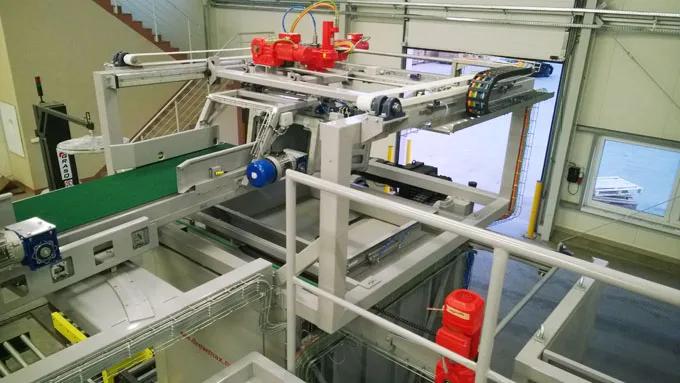

Stacja formująca buduje warstwę z 4, 5, 6 lub 8 kartonów, a obrotnica ustawia każdy karton zgodnie z zadanym programem, dopasowując wzór do formatu opakowania.
Automatyczna regulacja wysokości palety
Liczba warstw i docelowa wysokość palety są sterowane automatycznie, bez ręcznego przezbrajania między kolejnymi partiami.
Automatyczny podajnik narożników i taśmy
Urządzenie bandujące zakłada taśmę i narożniki w sposób powtarzalny i precyzyjny, co zwiększa trwałość ładunku podczas transportu.
Bezpieczeństwo pracy
Bandowanie eliminuje ryzyko przewrócenia się nieobandowanej palety, a paletyzator wyposażony jest w system zabezpieczający operatora przed upadkiem.
Obsługa palet spoza linii
Urządzenie bandujące przyjmuje też pełne palety dostarczone spoza systemu paletyzującego, więc jedna stacja bandująca może obsłużyć ruch z kilku źródeł.
Integracja w jeden system
Stacja formująca, obrotnica kartonów, magazyn pustych palet i bandownica łączą się w jeden ciągły automatyczny system linii końcowej.

Zobacz maszynę w praktyce

Parametry techniczne

Formaty i wydajność
Formaty kartonów
30×40 cm, 40×60 cm, 30×50 cm (różna wysokość)
Kartony w warstwie
4, 5, 6 lub 8 szt.
Wydajność paletyzacji
do 1000 kartonów/h (dane producenta ELISAM)
Wyposażenie zestawu
Przenośnik wejściowy
podaje gotowy produkt ze stołu pakerskiego
Obrotnica kartonów
ustawia karton zgodnie ze schematem układania

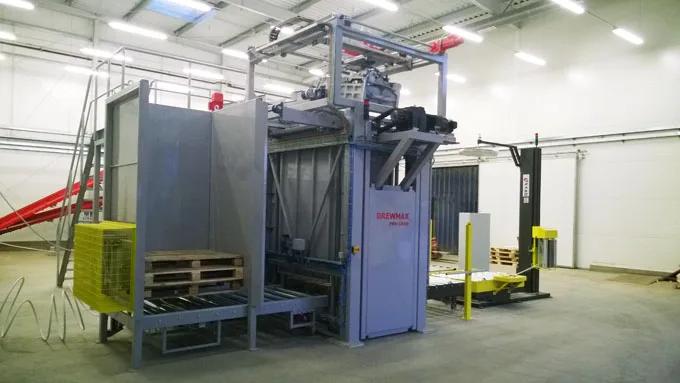

Magazyn pustych palet
automatyczne uzupełnianie palet do paletyzacji
Podajnik palet do bandowania
przekazuje uformowaną paletę do urządzenia bandującego
Bezpieczeństwo i obsługa
Zabezpieczenie operatora
system chroniący przed upadkiem (fall-arrest)
Obsługa palet zewnętrznych
urządzenie bandujące przyjmuje też pełne palety spoza systemu paletyzującego
